Cấu tạo của ống tụt đứng xoắn cứu người được quy đinh Tiêu chuẩn Việt Nam TCVN 8523:2010 Ống Tụt Cứu Người 30m
TCVN 8523 : 2010 do Ban Kỹ thuật tiêu chuẩn Quốc gia TCVN/TC 21 Thiết bị phòng cháy chữa cháy biên soạn trên cơ sở dự thảo đề nghị của Viện Kỹ thuật Nhiệt đới và Bảo vệ Môi trường, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
Tiêu chuẩn này áp dụng cho ống tụt cứu người (sau đây gọi là ống tụt) được sử dụng khi xảy ra cháy hoặc các trường hợp khẩn cấp khác ở độ cao tối đa 30 m.
Cấu tạo của ống tụt đứng xoắn cứu người
1. Thân ống tụt đứng xoắn có dạng hình ống, gồm hai lớp từ ngoài vào theo Hình 2:
– Lớp chống cháy;
– Lớp chịu lực, có đường tạo trượt xoắn.
2. Yêu cầu đối với đường tạo trượt xoắn.
- Chiều rộng của đường tạo trượt xoắn bằng ½ chu vi thân ống trượt và chiều dài bằng 1,4 lần chiều dài thân ống trượt.
- Một mép của đường tạo trượt xoắn được may chắc chắn vào lớp chịu lực theo đường xoắn ốc có góc £ 45°. Mép kia được may chun lại có chiều dài bằng chiều dài thân ống.
3. Thân ống tụt đứng xoắn được gắn chặt một đầu với khung cửa đầu vào (chỗ thoát nạn) để người gặp nạn có thể trượt từ chỗ đó theo đường xoắn ốc xuống đất một cách dễ dàng.

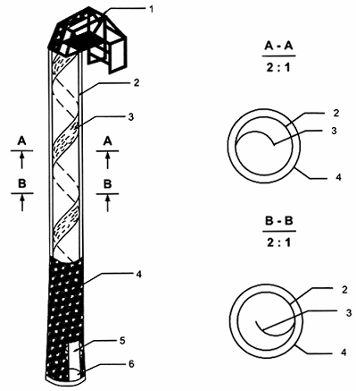

| CHÚ DẪN:
1. Khung cửa đầu vào; 2. Lớp chịu lực; 3. Đường tạo trượt xoắn; 4. Lớp chống cháy; 5. Cửa ra; 6. Đệm giảm chấn. |
|
Hình 2 – Ống tụt đứng xoắn
