Kích thước cơ bản của đầu nối ren được quy định tại tiêu chuẩn Việt Nam TCVN 5739:1993 Thiết bị chữa cháy đầu nối
TCVN 5739:1993 do Cục Cảnh sát phòng cháy chữa cháy Bộ Nội vụ biên soạn, Tổng cục Tiêu chuẩn Đo lường và Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường (nay là Bộ Khoa học Công nghệ) ban hành.
Tiêu chuẩn này áp dụng đối với đầu nối chữa cháy, dùng để nối các vòi chữa cháy với nhau, nối vòi chữa cháy với các thiết bị chữa cháy, áp dụng cho nắp đậy và các loại vòng đệm cao su dùng cho đầu nối.

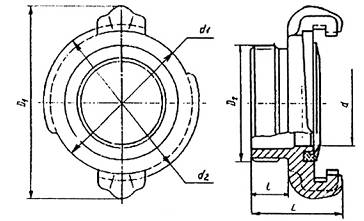

Kích thước cơ bản của đầu nối ren
Bảng 10
|
Ký hiệu cỡ kích thước đầu nối |
Áp suất làm việc, MPa |
D1 |
D2 |
d |
l |
L |
d1 |
d2 |
Khối lượng, kg, không lớn hơn |
|
mm |
|||||||||
|
ĐN – 51 ĐN – 66 ĐN – 77 ĐN – 110 ĐN – 150 |
1,2 1,2 1,2 1,0 0,8 |
106 128 142 186 242 |
ren ống 2” ren ống 21/2” ren ống 3” ren ống 4” ren ống 6” |
43 57 68 100 136 |
22,5 25 28 38 45 |
55 61 68 80 98 |
77 93 105 144 193 |
84 102 114 154 205 |
0,28 0,35 0,45 0,82 1,32 |
