Ngăn ngừa ô nhiễm dầu trong trường hợp đâm va hoặc mắc cạn được qui định tại quy chuẩn kỹ thuật quốc gia QCVN 26: 2018/BGTVT về các hệ thống ngăn ngừa ô nhiễm biển của tàu.
Quy chuẩn kỹ thuật quốc gia về các hệ thống ngăn ngừa ô nhiễm biển của tàu (số hiệu: QCVN 26:2018/BGTVT) do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 09/2019/TT-BGTVT ngày 01 tháng 3 năm 2019.
QCVN 26:2018/BGTVT quy định về việc kiểm tra, kết cấu và trang thiết bị ngăn ngừa ô nhiễm lắp đặt trên các tàu biển Việt Nam, các giàn cố định, di động trên biển, các kho chứa nổi sử dụng cho mục đích thăm dò và khai thác dầu khí trên biển (sau đây gọi tắt là “tàu”).
Quy chuẩn này áp dụng đối với các tổ chức và cá nhân có hoạt động liên quan đến các hệ thống ngăn ngừa ô nhiễm từ tàu thuộc phạm vi điều chỉnh nêu tại 1.1.1 là Cục Đăng kiểm Việt Nam (sau đây trong viết tắt là “Đăng kiểm”), các chủ tàu, các cơ sở thiết kế, đóng mới, hoán cải và sửa chữa tàu, các cơ sở chế tạo động cơ, trang thiết bị ngăn ngừa ô nhiễm lắp đặt trên tàu.
Ngăn ngừa ô nhiễm dầu trong trường hợp đâm va hoặc mắc cạn được qui định như sau:
(1) Mọi tàu dầu có trọng tải toàn phần 5.000 tấn trở lên phải thỏa mãn một trong các quy định bất kỳ nêu từ (a) đến (c) dưới đây:
- Toàn bộ chiều dài két hàng phải được bảo vệ bằng các két dằn hoặc các không gian không phải là két dầu hàng và két dầu đốt như sau:
- Các két hoặc khoang mạn phải hoặc là liên tục trên suốt chiều cao của mạn tàu hoặc đi từ mặt trên của đáy đôi đến boong trên, không kể mép mạn lượn tròn, nếu có. Các két hoặc khoang này, ở mọi chỗ phải được bố trí sao cho các két hàng nằm vào phía trong của đường lý thuyết của tôn mạn một khoảng w, như ở Hình 3.4, đo tại tiết diện ngang bất kỳ theo phương vuông góc với tôn mạn, như được cho ở dưới đây:
(m) hoặc bằng 2,0 m, lấy giá trị nào nhỏ hơn.
Tuy nhiên, giá trị nhỏ nhất của w = 1,0 m.
- Tại bất kỳ mặt cắt ngang nào chiều cao của mỗi két hoặc khoang đáy đôi phải sao cho khoảng cách h giữa đáy của các két hàng và đường lý thuyết của tôn đáy được đo theo phương vuông góc với tôn đáy như được chỉ ở Hình 3.4 không nhỏ hơn giá trị xác định dưới đây:
h = B/15, hoặc bằng 2,0 m, lấy giá trị nào nhỏ hơn.
Tuy nhiên, giá trị nhỏ nhất của h = 1,0 m.
- Khi các khoảng cách h và w khác nhau tại chỗ lượn của vùng đáy tàu hoặc tại các vị trí không có lượn tròn được định rõ của đáy tàu, thì khoảng cách w phải được ưu tiên hơn tại mức vượt quá 1,5 h phía trên đường cơ sở như được chỉ ra ở Hình 3.4.

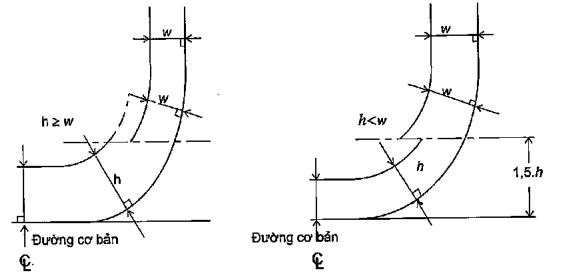

Hình 3.4 Chiều rộng yêu cầu đáy đôi và mạn kép
- Trên các tàu chở dầu thô có trọng tải toàn phần từ 20.000 tấn trở lên và các tàu chở dầu thành phẩm có trọng tải toàn phần từ 30.000 tấn trở lên, tổng dung tích các két mạn, các két đáy đôi, các két mũi và các két đuôi phải không nhỏ hơn dung tích các két dằn cách ly cần thiết thỏa mãn các quy định. Các két mạn hoặc không gian mạn và các két đáy đôi được sử dụng thỏa mãn các quy định phải được bố trí theo thực tế càng giống nhau càng tốt dọc theo chiều dài két hàng. Thể tích két dằn cách ly bổ sung thêm được trang bị để giảm ứng suất uốn sống dọc thân tàu, độ chúi v.v… có thể được bố trí ở bất kỳ chỗ nào bên trong tàu.
- Các giếng hút trong các két hàng có thể làm nhô vào trong đáy đôi bên dưới đường giới hạn được xác định bằng khoảng cách h với điều kiện các giếng đó nhỏ đến mức có thể thực hiện được và khoảng cách giữa đáy giếng và tôn đáy không nhỏ hơn 0,5h.
- Đường ống dằn và các đường ống khác như ống đo và ống thông hơi cho các két dằn phải không xuyên qua các két hàng. Đường ống hàng và các đường ống tương tự cho các két hàng phải không xuyên qua các két dằn. Việc miễn các quy định này có thể được chấp nhận cho các ống dẫn có chiều dài ngắn, với điều kiện chúng được hàn kín hoàn toàn hoặc bằng biện pháp tương đương.
Trên toàn bộ chiều dài két hàng phải được bảo vệ bởi tôn boong, các két dằn hoặc các khoang không phải là khoang chứa dầu hàng và các két dầu đốt như sau:
- Hàng và áp suất hơi tác dụng lên tôn đáy tạo thành một ranh giới đơn giữa hàng và nước biển phải không vượt quá áp lực thủy tĩnh của nước bên ngoài như được thể hiện bằng công thức sau đây:
f.hc.ρc.g + 100Δp ≤ dn.ρs.g
Trong đó:
hc: Chiều cao của hàng tiếp xúc với tôn đáy (m);
ρc: Khối lượng riêng lớn nhất của hàng (tấn/m3);
dn: Chiều chìm khai thác nhỏ nhất trong mọi trạng thái nhận hàng (m);
ρs: Khối lượng riêng của nước biển (tấn/m3);
Δp: Áp suất đặt cực đại của van áp suất/ van chân không trang bị cho két hàng (bar);
f: Hệ số an toàn = 1,1;
g: Gia tốc trọng trường (9,81 m/s2).
- Bất kỳ vách ngang nào cần thiết để đáp ứng các quy định trên phải được bố trí ở một độ cao không nhỏ hơn B/6 hoặc 6 m, lấy giá trị nào nhỏ hơn, nhưng không lớn hơn 0,6D, bên trên đường cơ sở khi D là chiều cao lý thuyết ở giữa tàu.
- Vị trí của các két mạn hoặc khoang mạn phải được xác định như ở 3.2.4(1)(a)(i), trừ phần bên dưới đoạn 1,5h trên đường cơ sở khi h được xác định ở 3.2.4(1)(a)(ii), thì đường bao két dầu hàng có thể được kéo thẳng đứng xuống tới tôn đáy, như được chỉ ra ở Hình 3.5.
Hình 3.5 Chiều rộng yêu cầu của mạn kép
- Trên các tàu chở dầu thô có trọng tải toàn phần từ 20.000 tấn trở lên và các tàu chở dầu thành phẩm có trọng tải toàn phần từ 30.000 tấn trở lên, tổng thể tích các két mạn, các két mũi và các két đuôi phải thỏa mãn các quy định ở 3.2.4(1)(a)(iv).
- Đường ống dẫn nước dằn và đường ống dẫn hàng phải thỏa mãn các quy định.
- Các phương pháp thiết kế và kết cấu tàu dầu khác có thể được Đăng kiểm chấp nhận là thay thế tương đương với các quy định được nêu ở 3.2.4(1)(a), với điều kiện các phương pháp đó bảo đảm ít nhất có cùng mức độ ngăn ngừa ô nhiễm dầu trong trường hợp đâm va hoặc mắc cạn.
Các tàu dầu trọng tải toàn phần dưới 5.000 tấn phải thỏa mãn các quy định sau đây:
- Các két đáy đôi hoặc khoang đáy đôi thỏa mãn 3.2.4(1)(a)(ii) phải được bố trí dọc toàn bộ chiều dài két hàng. Trong trường hợp này, khoảng cách h được xác định có thể được lấy theo công thức sau: h = B/15 (m)
Tuy nhiên, giá trị nhỏ nhất của h = 0,76 m tại vùng lượn của hông tàu và tại các khu vực không xác định được rõ vùng lượn của hông, thì đường bao két hàng phải chạy song song với mặt phẳng đáy giữa tàu như được chỉ ra ở hình:

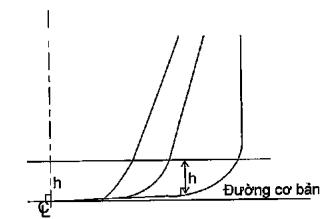

Hình 3.6 Chiều cao yêu cầu của đáy đôi
Thể tích của mỗi két hàng phải không được vượt quá 700 m3 trừ khi các két mạn hoặc không gian mạn thỏa mãn được bố trí dọc toàn bộ chiều dài két hàng. Trong trường hợp này, khoảng cách w được xác định có thể được lấy theo công thức sau:
(m)
với giá trị nhỏ nhất của w = 0,76 m
Bất kể các quy định ở đối với tàu dầu có tổng dung tích từ 500 trở lên, hoạt động tuyến quốc tế và có giai đoạn bắt đầu đóng mới vào hoặc sau ngày 01 tháng 9 năm 1984, thì dầu không được chở trong bất kỳ khoang nào ở phía trước vách chống va được bố trí theo Phần 2A Mục II của Quy chuẩn kỹ thuật quốc gia về Phân cấp và đóng tàu biển vỏ thép. Các tàu dầu khác không phải tàu nêu trên không được chứa dầu trong bất kỳ khoang nào nằm ở phía trước mặt cắt ngang vuông góc với đường tâm tàu được bố trí giả định như là vách chống va đã được bố trí phù hợp với quy định trên.
