Phụ lục A: Mô tả bộ phận chụp và hệ thống đo của cửa tầng được quy định ở Tiêu chuẩn Việt Nam TCVN – 6396 – 58 – 2010 Yêu Cầu Về An Toàn và Lắp Đặt Thang Máy – Kiểm Tra và Thử – Phần 58: Thử Tính Chịu Lửa Của Cửa Tầng
TCVN 6396-58:2010 do Ban kỹ thuật Tiêu chuẩn quốc gia TCVN/TC 178 Thang máy biên soạn, Tổng cục tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
Tiêu chuẩn này quy định phương pháp thử để xác định tính chịu lửa của cửa tầng thang máy có thể bị phơi ra trước đám cháy từ phía ra vào của thang máy. Phương pháp thử này áp dụng cho tất cả các kiểu cửa tầng thang máy được sử dụng để đi vào thang máy trong các tòa nhà và là phương tiện ngăn đám cháy phát triển rộng qua giếng thang.
Phụ lục A: Mô tả bộ phận chụp và hệ thống đo của cửa tầng
Bộ phận chụp phải có dạng hộp bằng tấm kim loại, hở ở đáy và được định vị ở phía không bị phơi của lò để thu gom các khí phát ra từ cửa được thử. Phải đặt các màn chắn bằng sợi thủy tinh ở phía trước và bên cạnh để giảm thiểu sự hòa trộn của các khí với không khí xung quanh.
Phải trong bị quạt để hút các khí thu gom được ở gần đỉnh của bộ phận chụp. Phải có hệ thống giám sát sử dụng tấm tiết lưu hoặc một hệ thống tương đương khác để đo lưu lượng, nhiệt độ của các khí và nồng độ CO2. Phải tính toán tốc độ rò rỉ từ cửa bằng cách so sánh với nồng độ CO2 của môi trường lò.
Bố trí chung của hệ thống phải phù hợp với Hình A.1 và các chi tiết của bộ phận chụp phải phù hợp với Hình A.2. Bộ phận chụp phải được chế tạo từ kim loại tấm có chiều dày từ 1,0 mm đến 1,5 mm, có các phương tiện để kẹp chặt bộ phận chụp với mặt mút của lò hoặc kết cấu đỡ sao cho mối nối có độ kín khí. Bên trong của bộ phận chụp, cách đỉnh 150 mm, có lắp chặt tấm canxi silicat dày (15 ± 5) mm để hoạt động như một vách ngăn. Phải có khe hở 50 mm ở ba mặt bên giữa vách ngăn và vỏ của bộ phận chụp để lưu thông các dòng khí. Tại đỉnh của bộ phận chụp, ở vị trí giữa phải có một cửa ra cho ống dẫn bằng kim loại với đường kính tối thiểu là 200 mm để nối với một quạt hút thích hợp.
CHÚ THÍCH 1: Đối với cửa hai cánh thông thường, sử dụng quạt có lưu lượng 2500 m3/h là thích hợp.
Kẹp chặt các màn chắn điều chỉnh được, chế tạo bằng sợi thủy tinh vào mặt trước và hai mặt bên của bộ phận chụp.
Chiều sâu của các màn chắn phải được điều chỉnh sao cho màn chắn trước hạ xuống thấp hơn mép dưới phía trước của bộ phận chụp 1500 mm và các màn chắn bên phải được hạ thấp xuống dưới mức ngưỡng cửa được thử. Phải đặt các quả cân nhỏ vào mép dưới của màn chắn để ngăn ngừa sự đập “Phập phồng” của màn trong quá trình thử.
Bộ phận chụp phải được bố trí sao cho mặt dưới của vách ngăn cao hơn cạnh trên đỉnh cửa bao gồm cả các cơ cấu kẹp chặt 300 mm. Cửa phải được định vị trên khung cửa ở giữa chiều rộng của bộ phận chụp.
CHÚ THÍCH 2: Bộ phận chụp có chiều rộng 3000 mm là thích hợp đối với cửa có kích thước chiều rộng tới 2600 mm.
Đường ống hút khí ra phải được trang bị bộ phận đo lưu lượng khối lượng của khí, có kết cấu tuân theo các yêu cầu kỹ thuật trong TCVN 8113 (ISO 5167-1) và ISO 5221 hoặc các cơ cấu tương đương để đo tốc độ của các khí đi qua ống dẫn. Phải trang bị dụng cụ đo cho các phép đo sau:
a) Trong lò – nồng độ CO2, thường có nồng độ tới 10 %;
b) Tại điểm đo lưu lượng khí:
1) Nồng độ CO2, thường có nồng độ tới 10 %;
2) Nhiệt độ của khí;
3) Áp suất của khí;
4) Độ chênh áp trên dụng cụ đo lưu lượng.
Tổng chiều dài của đường ống dẫn không nên dư thừa và nên có một đoạn ống thẳng dài ở mỗi bên của dụng cụ đo lưu lượng khí như đã quy định trong tiêu chuẩn có liên quan nêu trên.

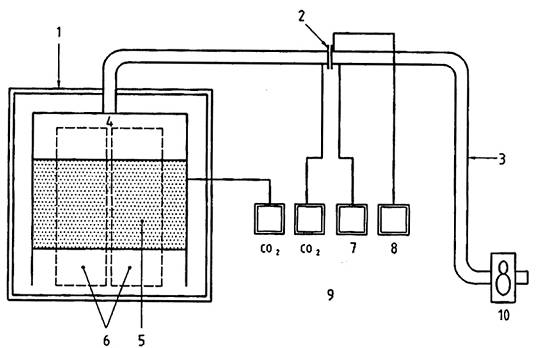

CHÚ DẪN:
1 Lò 6 Cửa thử
2 Tấm tiết lưu 7 Áp suất
3 Ống xả 8 Nhiệt độ
4 Bộ phận chụp 9 Dụng cụ đo
5 Màn chắn 10 Quạt
Hình A.2 – Bố trí chung

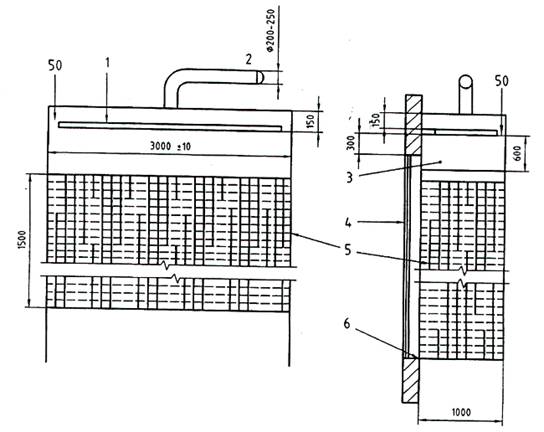

Kích thước tính bằng milimét
CHÚ DẪN:
1 Vách ngăn 4 Cửa
2 Ống xả 5 Màn chắn
3 Bộ phận chụp 6 Mức ngưỡng cửa
Hình A.2 – Chi tiết của bộ phận chụp
