Quy chuẩn kỹ thuật về bơm nước chữa cháy được quy định trong QCVN 02:2020/BCA do Cục Cảnh sát Phòng cháy, chữa cháy và cứu nạn, cứu hộ chủ trì biên soạn, Bộ Khoa học công nghệ thẩm định, Bộ Công an ban hành kèm theo Thông tư số 52/2020/TT-BCA ngày 26 tháng 5 năm 2020.

1. Nguyên tắc lựa chọn bơm nước chữa cháy

Chọn công suất bơm nước chữa cháy phải dựa vào yêu cầu về lưu lượng, cột áp cần thiết theo quy định của tiêu chuẩn, quy chuẩn về phòng cháy chữa cháy QCVN 06:2020/BXD Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, TCVN 2622:1995 Phòng cháy, chống cháy cho nhà và công trình – yêu cầu thiết kế, TCVN 4513:1988 Cấp nước bên trong tiêu chuẩn thiết kế, TCVN 7336:2003 Phòng cháy chữa cháy – hệ thống sprinkler tự động – Yêu cầu thiết kế và lắp đặt.

Khi chọn bơm nước chữa cháy phải dựa vào đường đặc tính lưu lượng, cột áp của từng hãng sản xuất bơm sao cho công suất thiết kế được chọn dao động trong phạm vi từ điểm 90% đến 140% công suất trên đường đặc tuyến công suất hoạt động của bơm.

Khi nguồn nước đặt dưới đường tâm ống đẩy và áp suất nguồn cấp nước không đủ để đẩy nước vào bơm nước chữa cháy, phải sử dụng bơm tua bin trục đứng. Trường hợp này không cho phép dùng bơm ly tâm trục ngang.

2. Lưu lượng và cột áp của bơm nước chữa cháy

Bơm nước chữa cháy phải có đặc tính lưu lượng, cột áp đáp ứng yêu cầu sau và hình minh họa dưới đây:

– Lưu lượng lớn nhất của máy bơm nước chữa cháy không được nhỏ hơn 150% lưu lượng thiết kế.

– Cột áp của máy bơm nước chữa cháy ứng với lưu lượng thiết kế không được nhỏ hơn cột áp thiết kế.

– Cột áp của máy bơm nước chữa cháy ứng với lưu lượng bằng không (shutoff pressure) phải trong phạm vi từ 101% đến 140% cột áp thiết kế.

– Cột áp của máy bơm ứng với 150% lưu lượng thiết kế không được nhỏ hơn 65% cột áp thiết kế.

3. Động cơ dẫn động bơm nước chữa cháy

Bơm nước chữa cháy chỉ được phép dẫn động bởi động cơ điện, động cơ diesel. Một bơm chỉ được kết nối với một trục dẫn động từ động cơ.

4. Ống hút của trạm bơm nước chữa cháy

Mỗi trạm bơm nước chữa cháy có 02 máy bơm trở lên thì phải có ít nhất 02 đường ống hút. Mỗi đường ống phải bảo đảm hút được một lượng nước chữa cháy cần thiết lớn nhất, khi một trong hai ống đó bị hỏng hoặc phải bảo trì, sửa chữa thì các máy bơm vẫn hút được nước từ ống hút còn lại. Ống hút nước phải có van, trên đường ống cấp phải lắp đồng hồ áp lực để thử nghiệm và kiểm tra, đồng thời có van xả 65 mm. Không quy định số lượng ống hút khi trạm bơm sử dụng bơm tua bin trục đứng.

5. Đặt chế độ khởi động và dừng hoạt động của các thiết bị trạm bơm nước chữa cháy

– Áp lực dừng của máy bơm bù áp bằng 115% áp lực làm việc của bơm chữa cháy cộng với áp suất tĩnh tại cửa hút của bơm bù.

– Áp lực khởi động máy bơm bù áp thấp hơn áp lực dừng của máy bơm này tối thiểu là 01 bar.

– Áp lực khởi động bơm nước chữa cháy chính thấp hơn áp lực khởi động máy bơm bù áp tối thiểu là 0,5 bar.

– Áp lực khởi động của máy bơm nước chữa cháy dự phòng thấp hơn áp lực khởi động của máy bơm nước chữa cháy chính tối thiểu là 01 bar.

– Áp lực mở các van an toàn hoặc van xả lưu lượng lớn hơn áp lực dừng của bơm bù áp từ 0,1 đến 0,5 bar.

– Các bơm nước chữa cháy chính và dự phòng đã được cài đặt khởi động tự động, phải được tắt thủ công bằng nút ấn ở tủ điều khiển bơm. Việc tắt tự động các máy bơm nước chữa cháy chỉ được phép sau khi tất cả các nguyên nhân khởi động, vận hành được trả về bình thường và sau thời gian chạy tối thiểu 10 phút tính từ khi bắt đầu các máy bơm tự động khởi động. Việc tắt tự động các máy bơm nước chữa cháy không áp dụng khi bơm là nguồn cấp nước của hệ thống chữa cháy tự động hoặc hệ thống ống nước đứng duy nhất của công trình.

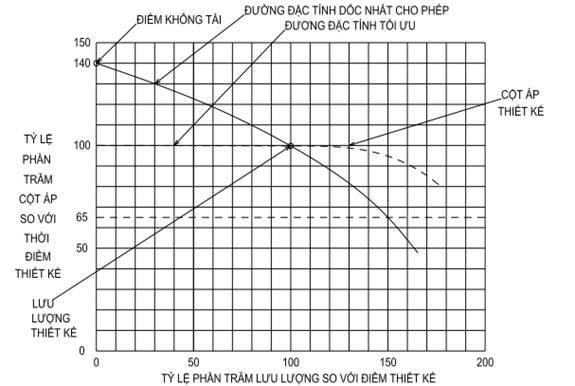

Hình minh hoạ: Đường đặc tính lưu lượng, cột áp của máy bơm

6. Hệ thống bơm nước chữa cháy bố trí nối tiếp

6.1. Nguyên tắc bố trí bơm nước chữa cháy nối tiếp

– Không được phép có hơn ba bơm nước chữa cháy trong mạng bơm nối tiếp.

– Không một bơm nào trong mạng nối tiếp được phép tự động tắt ở bất kỳ điều kiện áp suất hút nào.

– Không được lắp đặt van giảm áp suất hoặc van điều tiết áp suất nào giữa các bơm nước chữa cháy được bố trí nối tiếp.

6.2. Hoạt động của hệ thống bơm bố trí nối tiếp

– Các bơm nước chữa cháy bố trí nối tiếp (bơm, trục quay, bộ điều chỉnh và phụ tùng) phải hoạt động theo quy chuẩn này một cách tổng thể.

– Trong vòng 20 giây sau khi có tín hiệu khởi động, bơm theo chuỗi phải cung cấp và duy trì áp suất xả ổn định (±10%) xuyên suốt toàn bộ khoảng thời gian hoạt động.

– Áp suất xả phải được phép điều chỉnh bất kỳ và trở lại trạng thái ổn định khi điều kiện lưu lượng thay đổi.

– Sau khi lắp đặt, bố trí bơm nước chữa cháy nối tiếp hoàn chỉnh phải được nghiệm thu sau khi lắp đặt để đảm bảo hoạt động phù hợp theo các điều khoản nêu ở quy chuẩn này.

7. Mỗi bơm nước chữa cháy phải được gắn van xả khí tự động loại bỏ tất cả khí và bọt khí ra ngoài.

8. Số lượng, công suất của máy bơm nước chữa cháy dự phòng

Máy bơm nước chữa cháy phải có máy bơm dự phòng, có công suất tương đương với công suất của máy bơm chính. Số lượng bơm dự phòng được quy định như sau:

– Khi số lượng máy bơm vận hành theo tính toán từ một đến ba thì phải có ít nhất một máy bơm dự phòng.

– Khi số lượng máy bơm vận hành theo tính toán từ bốn máy trở lên thì phải có ít nhất 02 máy bơm dự phòng.

9. Các bơm nước chữa cháy phải đóng nhãn trên vỏ bơm theo quy định hiện hành và trong đó thể hiện các thông số kỹ thuật cơ bản như sau:

– Loại bơm

– Mã bơm (Model/Type)

– Số sơ ri (Serial No) của bơm

– Lưu lượng

– Áp lực tại 100% lưu lượng

– Áp lực tại 150% lưu lượng

– Áp lực lớn nhất tại điểm lưu lượng bằng 0

– Công suất động cơ yêu cầu lớn nhất

– Tốc độ vòng quay

– Nhà sản xuất

– Nơi sản xuất

– Năm sản suất

————–
