Thiết kế hệ thống khí chữa cháy IG – 100 được qui định tại tiêu chuẩn quốc gia TCVN 7161-13:2009 Hệ thống chữa cháy bằng khí – Tính chất vật lí và thiết kế hệ thống – Phần 13: Khí chữa cháy IG100
TCVN 7161-13:2009 thay thế TCVN 7161 – 13:2002
TCVN 7161-13:2009 hoàn toàn tương đương với ISO 14520-13:2005.
TCVN 7161-13:2009 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 21 Thiết bị phòng cháy chữa cháy biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
Tiêu chuẩn này qui định các yêu cầu riêng cho khí chữa cháy IG-100 dùng trong các hệ thống chữa cháy bằng khí. Tiêu chuẩn này bao gồm các nội dung chi tiết về tính chất vật lý, đặc tính kỹ thuật, sử dụng an toàn và áp dụng cho các hệ thống làm việc tại các áp suất danh nghĩa 200 bar và 300 bar ở 150C. Tiêu chuẩn này không ngăn cấm việc áp dụng khí chữa cháy IG-100 cho các hệ thống khác; tuy nhiên tại thời điểm công bố tiêu chuẩn này chưa có các số liệu thiết kế cho các áp suất khác.
Thiết kế hệ thống khí chữa cháy IG – 100
- Áp suất nạp
Áp suất nạp của bình chứa không được vượt quá các giá trị cho trong Bảng 6 và Bảng 7 đối với các hệ thống làm việc ở 200 bar tại 150C và 300 bar tại 150C tương ứng.
Có thể sử dụng các áp suất khác và áp suất thiết kế nhỏ nhất được qui định một cách phù hợp.
Quan hệ giữa áp suất và nhiệt độ được giới thiệu trên Hình 1.
Bảng 6 – Đặc tính của bình chứa bảo quản đối với IG-100 – 200 bar
|
Tính chất |
Đơn vị |
Giá trị |
| Áp suất nạp ở 150C |
bar a |
200 |
| Áp suất làm việc lớn nhất của bình chứa ở 500C |
bar a |
240 |
| Nên tham khảo Hình 1 để có thêm dữ liệu về quan hệ áp suất/nhiệt độ | ||
| a 1 bar = 0,1 MPa = 105 Pa; 1MPa = 1N/mm2 | ||
Bảng 7 – Đặc tính của bình chứa bảo quản đối với IG-100 – 300 bar
|
Tính chất |
Đơn vị |
Giá trị |
| Áp suất nạp ở 150C |
bar a |
300 |
| Áp suất làm việc lớn nhất của bình chứa ở 500C |
bar a |
360 |
| Nên tham khảo Hình 1 để có thêm dữ liệu về quan hệ áp suất/nhiệt độ | ||
| a 1 bar = 0,1 MPa = 105 Pa; 1MPa = 1N/mm2 | ||

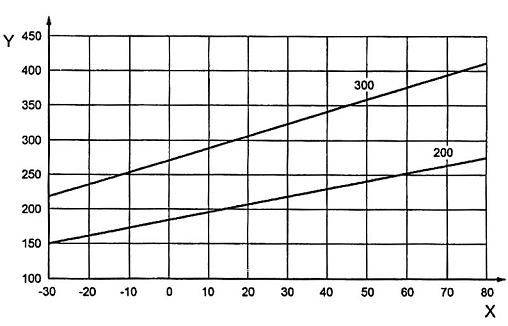

CHÚ DẪN:
X nhiệt độ, 0C
Y áp suất, bar
Hình 1 – Đồ thị nhiệt độ/áp suất đối với IG-100 được tăng áp đến 200 bar và 300 bar ở 150C
- Sự tăng áp
Các bình chứa IG-100 không được tăng áp.
- Lượng khí chữa cháy
Lượng khí chữa cháy phải là nhỏ nhất theo yêu cầu để đạt được nồng độ thiết kế trong thể tích khu vực nguy hiểm ở nhiệt độ thấp nhất được xác định khi sử dụng Bảng 3 và phương pháp theo TCVN 7161-1, điều 7.6.
Các nồng độ thiết kế phải là các nồng độ được qui định cho các khu vực nguy hiểm có liên quan trong Bảng 4, bao gồm hệ số an toàn 1,3 cho nồng độ chữa cháy.
Nên xem xét đến việc tăng hệ số này cho các khu vực nguy hiểm riêng trong khi xin ý kiến của cơ quan có thẩm quyền.
