Thử chịu tác động của ngọn lửa đối với van ống khô được quy định ở Tiêu chuẩn Việt Nam TCVN 6305-3:2007 (ISO 6182-3:2005) Phòng cháy Chữa cháy – Hệ thống Sprinkler tự động – Phần 3: Yêu cầu và Phương pháp thử đối với van ống khô.
TCVN 6305-3 : 2007 do Ban kỹ thuật Tiêu chuẩn TCVN/TC 21 Thiết bị phòng cháy chữa cháy biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
Tiêu chuẩn này quy định tính năng, các yêu cầu, phương pháp thử và các yêu cầu về ghi nhãn đối với van ống khô và thiết bị bổ sung có liên quan do nhà sản xuất quy định được sử dụng trong các hệ thống phòng cháy chữa cháy tự động ống khô.
Tiêu chuẩn này không quy định tính năng và các yêu cầu thử nghiệm cho các bộ phận phụ hoặc phụ tùng của van ống khô
Thử chịu tác động của ngọn lửa đối với van ống khô
Lắp ráp van nằm ngang với các lỗ (cửa) của thân được bịt kín như hình chỉ dẫn trên Hình 2. Mở các van ngắt A và B chứa đầy nước vào đường ống và van. Mở van thử để thông gió.
Kích thước tính bằng milimét
CHÚ DẪN:
1 Van ngắt A
2 Van thử
3 Van ngắt B

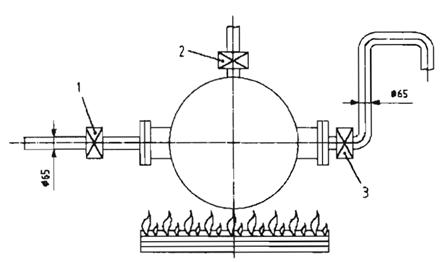

Hình 2 – Thiết bị thử đốt bằng ngọn lửa
Đóng kín van A và van B.
Bố trí một khay đốt lửa có diện tích bề mặt không nhỏ hơn 1 m2 ở giữa và bên dưới van mẫu thử. Cho một thể tích nhiên liệu thích hợp vào trong khay đủ để tạo ra nhiệt độ không khí trung bình từ 800 oC đến 900 oC xung quanh van trong khoảng thời gian 15 min sau khi đạt tới nhiệt độ 800 oC.
Đo nhiệt độ bằng một cặp nhiệt điện được bố trí cách bề mặt của van mẫu thử 10 mm trên một mặt phẳng nằm ngang song song với đường tâm của các đầu nối lắp ráp.
CHÚ Ý – Phải bảo đảm cho van thử được mở thông ra khí quyển trong quá trình thử để làm triệt tiêu bất cứ áp suất nào được tạo ra.
Đốt cháy nhiên liệu và 15 min sau khi đạt nhiệt độ 800 oC, dỡ bỏ khay đốt lửa hoặc dập tắt ngọn lửa. Sau một phút dập tắt ngọn lửa hoặc dỡ bỏ khay đốt lửa, tiến hành làm nguội van mẫu thử bằng cách cho nước với lưu lượng 100 l/min chảy qua đường ống trong một phút. Thử nghiệm van mẫu thử với áp suất thủy tĩnh bên trong theo phương pháp trong 6.8.1. Có thể thay thế đệm kín và vòng bịt kín cho phép thử thủy tĩnh này. Van phải phù hợp với các yêu cầu trong 4.4.2.
